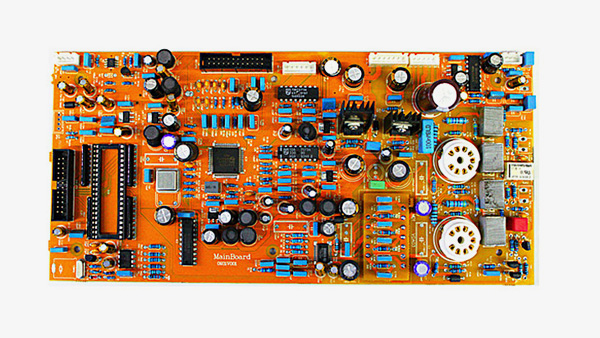

PCB板布线原则闽川科技PCB板定制小编带你了解。要使电子电路获得更好性能,元器件的布局及导线的布设是很重要的。为了设计质量好、造价低的PCB.应遵循以下一般原则:
其原则如下:
①输入输出端用的导线应尽量避免相邻平行。加线间地线,以免发生反馈耦合。
②印制板导线的宽度主要由导线与绝缘基板间的粘附强度和流过它们的电流值决定。
当铜箔厚度为0.05 mm、宽度为1~15 mm时,通过2 A的电流,温度不会高于3℃,因此导线宽度为1.5 mm可满足要求。对于集成电路,尤其是数字电路,通常选0.02~0.3 mm导线宽度。当然,只要允许,还是尽可能用宽线,尤其是电源线和地线。
导线的小间距主要由坏情况下的线间绝缘电阻和击穿电压决定。对于集成电路,尤其是数字电路,只要工艺允许,可使间距小至5~8 um。
③印制导线拐弯处一般取圆弧形,而直角或夹角在高频电路中会影响电气性能。此外,尽量避免使用大面积铜箔,否则,长时间受热时,易发生铜箔膨胀和脱落现象。必须用大面积铜箔时,用栅格状,这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。
焊盘
焊盘中心孔要比器件引线直径稍大一些。焊盘太大易形成虚焊。焊盘外径D一般不小于d+1.2 mm,其中d为引线孔径。对高密度的数字电路,焊盘小直径可取d+1.0 mm。
