闽川科技PCB板定制小编简析PCB设计原则

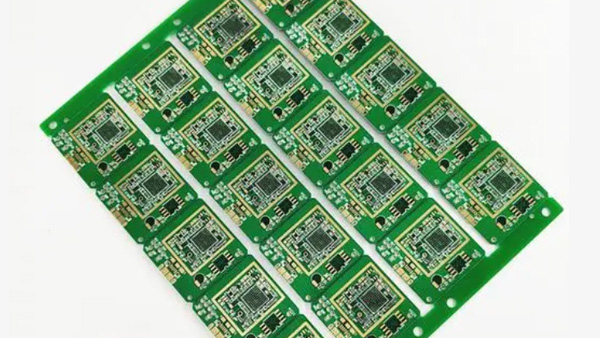

PCB是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。那么，PCB设计原则是怎样的呢?闽川科技PCB板定制小编将会为你详细的解答，希望对你有所帮助。

要使电子电路获得更好性能，元器件的布局及导线的布设是很重要的。为了设计质量好、造价低的PCB.应遵循以下一般原则：

布局

首先，要考虑PCB尺寸大小。PCB尺寸过大，印制线条长，阻抗增加，抗噪声能力下降，成本也增加;过小，则散热不好，且邻近线条易受干扰。在确定PCB尺寸后，再确定特殊元件的位置。根据电路的功能单元，对电路的全部元器件进行布局。

在确定特殊元件的位置时要遵守以下原则：

①尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

②某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。

③重量大于15 g的元器件、应当用支架加以固定，然后焊接。那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。热敏元件应远离发热元件。

④对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节，应放在印制板上方便于调节的地方;若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。

根据电路的功能单元，对电路的全部元器件进行布局时，要符合以下原则：

①按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

②以每个功能电路的核心元件为中心，围绕它来进行布局。元器件应均匀、整齐、紧凑地拉剜在PCB上，尽量减少和缩短各元器件之间的引线和连接。

③在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样，不但美观，而且装焊容易，易于批量生产。

④位于电路板边缘的元器件，离电路板边缘一般不小于2 mm。电路板的形状为矩形。长宽比为3：2或4：3。电路板面尺寸大于200 mmx150 mm时，应考虑电路板所受的机械强度。
